大隈公司

OKUMA

瀏覽量:
產品名稱

MULTUS U系列臥式復合車銑中心

沒有此類產品
產品描述

MULTUS U系列臥式復合車銑中心



MULTUS U系列臥式復合車銑中心

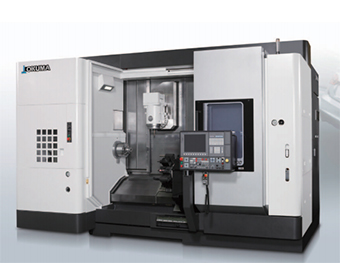

MULTUS U3000

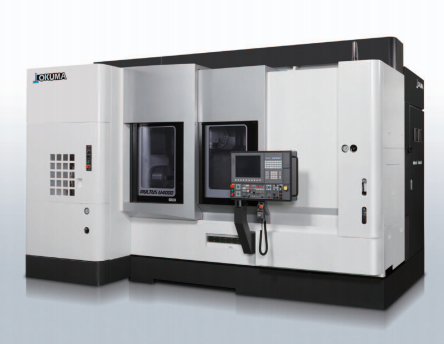

MULTUS U4000

      MULTUS U系列具有車床的主軸和刀架，具有加工中心的X、Y、Z、B、C軸和自動換刀裝置，而且X、Y、Z軸采用立柱進給結構，是集加工中心、車削中心功能的真正的新型車銑中心。MULTUS U系列可選配下刀架，作同時車削或作中心托架使用。數控尾架為標準規格。
      MULTUS U系列的Y軸行程最大可達300mm，可實現上下200mm，側面330mm長的鉆孔加工，車削工件端面可實現?250mm的輪廓形狀銑削加工，旋轉刀具主軸標準為12,000轉/分，達120N?m，功率為22/15/11kw。正、副主軸最大用PREX電機功率達32/22kw，扭矩為955/657N?m。端面銑削能力可達602cm3/分，車削能力達5mm2，可完成各種復雜零件的細長軸、花鍵軸、螺旋傘齒輪軸等的加工。


MULTUS U3000型復合車銑中心品種規格表


項目

型號



1SC

1SW

2SC

2SW

規格



1,000

1,500

1,000

1,500

1,000

1,500

1,000

1,500

能力

最大加工直徑

mm

?650

上?650   下?320

最大加工長度

mm

1,000

1,500

1,000

1,500

1,000

1,500

1,000

1,500

行程

X軸

mm

645

上645   下235

Z軸

上刀架

mm

1,100

1,600

1,100

1,600

1,100

1,600

1,100

1,600

下刀架

mm

—

961

1,461

1,100

1,584

Y軸

mm

250（±125）

250（±125）

W軸

mm

—

1,325

1,594

-

1,100

1,584

C軸

度

360°（0.001°）

360°（0.001°）

B軸

度

-30°~+210°（0.001°）

-30°~+210°（0.001°）

主主軸

轉速

轉/分

50~5,000

50~5,000

鼻端

JIS

A2-6

A2-6

通孔

mm

?80

?62

副主軸

轉速

轉/分

—

50~5,000

—

50~5,000

鼻端

JIS

—

A2-6

—

A2-6

通孔

mm

—

?80

—

?62

刀具主軸

形式



H1

上H1 下V12

尺寸



□25/?40

□25/?40

旋轉刀具

轉/分

12,000

12,000

自動換刀裝置

刀柄型式

mm

HSK-A63

HSK-A63

刀庫容量

把

40

40

刀具直徑

mm

?90

?90

刀具長度

mm

400

400

尾架

頂尖



MT NO.5（活）

—

MT NO.5（活）

—

行程

mm

1,186

1,594

—

961

1,360

—

進給速度

X、Y、Z軸快進速度

上

m/分

X50, Z50, Y40

X50, Z50, Y40

下

m /分

—

X25, Z40

電機

主主軸

kw

22/15

22/15

副主軸

kw

—

22/15

—

22/15

旋轉刀具

kw

22/15/11

22/15/11

機床重量

重量（不包括刀庫）

kg

15,500

16,500

15,500

16,500

16,500

17,500

16,500

17,500
[  ]內為特殊規格


MULTUS U4000型復合車銑中心品種規格表



項目

型號



1SC

1SW

2SC

2SW

規格



1,500

2,000

1,500

2,000

1,500

2,000

1,500

2,000

能力

最大加工直徑

mm

?650

上?650  下?320

最大加工長度

mm

1,500

2,000

1,500

2,000

1,500

2,000

1,500

2,000

行程

X軸

mm

695

上695  下235

Z軸

上刀架

mm

1,600

2,100

1,600

2,100

1,600

2,100

1,600

2,100

下刀架

mm

—

1,461

1,961

1,524

2,024

Y軸

mm

300（±150）

300（±150）

W軸

mm

—

1,554

2,054

—

1,524

2,024

C軸

度

360°（0.001°）

360°（0.001°）

B軸

度

-30°~+210°（0.001°）

-30°~+210°（0.001°）

主主軸

轉速

轉/分

45~4,200

45~4,200

鼻端

JIS

A2-8

A2-8

通孔

mm

?91

?80

副主軸

轉速

轉/分

—

45~4,200

—

45~4,200

鼻端

JIS

—

A2-8

—

A2-8

通孔

mm

—

?91

—

?80

刀具主軸

形式



H1

上H1 下V12

尺寸



□25/?40

□25/?40

旋轉刀具

轉/分

12,000

12,000

自動換刀裝置

刀柄型式

mm

HSK-A63

HSK-A63

刀庫容量

把

40

40

刀具直徑

mm

?90

?90

刀具長度

mm

400

400

尾架

頂尖



MT NO.5（活）

-

MT NO.5（活）

-

行程

mm

1,594

2,094

-

1,360

1,961

-

進給速度

X、Y、Z軸快進速度

上

m/分

X50  Z50  Y40

X50  Z50  Y40

下

m/分

—

X25 Z40

X25 Z30

X25 Z40

X25 Z30

電機

主主軸

kw

22/15

22/15

副主軸

kw

—

22/15

—

22/15

旋轉刀具

kw

22/15/11

22/15/11

機床重量

重量
（不包括刀庫）

kg

17,000

19,000

17,000

19,000

18,000

20,000

18,000

20,000
[   ]內為特殊規格


MULTUS U5000型復合車銑中心品種規格表


項目

型號



1SC

1SW

2SC

2SW

規格



1,500

2,000

1,500

2,000

1,500

2,000

1,500

2,000

能力

最大加工直徑

mm

?650

上?650   下?320

最大加工長度

mm

1,500

2,000

1,500

2,000

1,500

2,000

1,500

2,000

行程

X軸

mm

695

上695   下235

Z軸

上刀架

mm

1,600

2,100

1,600

2,100

1,600

2,100

1,600

2,100

下刀架

mm

—

1,461

1,961

1,524

2,024

Y軸

mm

300（±150）

300（±150）

W軸

mm

—

1,554

2,054

—

1,500

2,000

C軸

度

360°（0.001°）

360°（0.001°）

B軸

度

-30°~+210°（0.001°）

-30°~+210°（0.001°）

主主軸

轉速

轉/分

30~3,000

30~3,000

鼻端

JIS

A2-11

A2-11

通孔

mm

?112

?112

副主軸

轉速

轉/分

—

30~3,000

—

30~3,000

鼻端

JIS

—

A2-11

—

A2-11

通孔

mm

—

?112

—

?112

刀具主軸

形式



H1

上H1 下V12

尺寸



□25/?40

□25/?40

旋轉刀具

轉/分

12,000

12,000

自動換刀裝置

刀柄型式

mm

HSK-A63

HSK-A63

刀庫容量

把

40

40

刀具直徑

mm

?90

?90

刀具長度

mm

400

400

尾架

頂尖



MT NO.5（活）

—

MT NO.5（活）

—

行程

mm

1,554

2,054

—

1,360

1,961

—

進給速度

X、Y、Z軸快進速度

上

m/分

X50  Z50  Y40

X50  Z50  Y40

下

m/分

—

X25 Z40

X25 Z30

X25 Z40

X25 Z30

電機

主主軸

kw

37/30

37/30

副主軸

kw

—

32/22

—

22/15

旋轉刀具

kw

22/15/11

22/15/11

機床重量

重量
（不包括刀庫）

kg

17,300

19,300

17,300

19,300

18,300

20,300

18,300

20,300
[   ]內為特殊規格
